Построение сетей на инфракрасных лучах и лазерах

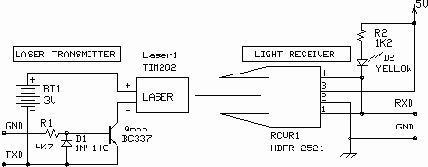

Описание схемы:


Этот документ сообщает об одном из моих экспериментов с модулями лазерного диода. Этот модуль (TIM202) маленький (38x14x14 mm), подобный тем, что используются в лазерных указках. Требуется питание 3V 45mA и выдаёт 3-5mW 670nm.

Как-то вечером я решил сделать простую лазерную связь, используя этот модуль лазера и некоторый приёмник. Лазерный модуль может легко модулироваться используя один транзистор. Я думал, что всё получится легко с одной простой схемой фототранзистора. Проверил одну простую схему, но работа оказалась не удовлетворительной. Тогда я решил использовать готовые модули приёмника. Я взял один HBFR-2521 модуль приёмника для оптического волокна из своего барахла. Проверил данные того модуля и заметил, что он отвечает моей потребности: модуль разработан для 1mm оптоволокна, и может работать до 5 mbit/s.

Я запустил систему, используя компьютер. Подключил схему к RS-232 последовательному порту и поместил триёмник и передатчик на расстоянии нескольких метров друг от друга. Запустил программу связи и пробовал схему с различными скоростями связи.

Испытание, казалось, давало весьма хорошие результаты. Сначала казалось что все работает на 115200 бод (максимальная скорость стандартного последовательного порта). Но чуть позже я выяснил, что некоторые символы не могли проходить. Пришлось снижать скорость, но все еще имелись некоторые проблемы. Я проверил устройство с моей собственной испытательной программой и выяснил, что связь при скоростях более чем 9600 бод была плохая. В результате этого простого испытания я создал одно направление связи лазеров на 9600 бод..

Причина, почему моя система не работала как надо, должна быть в лазерном модуле, который я использовал, потому что приёмный модуль способен работать на скодостях да 5 mbit/s. Чтобы удостовериться, что медленный компонент был лазером, я проверил схему также с оригинальным передатчиком и как выяснелось не было никаких проблем со скоростью, в железе или программном обеспечении.

Я позже выяснил, что большинство лазерных модулей имеют конденсаторы, чтобы фильтровать электропитание и сбои выключателя. Эти конденсаторы ограничивают скорость переключения лазерного модуля, но они необходимы для сохранения лазерного диода, который может быть легко поврежден.
