Функции маршрутизаторов


Вытесняя мосты, коммутаторы сильно потеснили и маршрутизаторы. Но маршрутизаторы работают на более высоком, третьем уровне модели OSI (мосты и коммутаторы – на втором), они имеют дело с протоколами более высоких уровней. Поэтому им, скорее всего, не грозит полное исчезновение.

Маршрутизаторы, как и мосты или коммутаторы ретранслируют пакеты из одной части сети в другую (из одного сегмента в другой). Изначально маршрутизатор от моста отличался только тем, что на компьютере, соединяющем две или более части сети, было установлено другое программное обеспечение. Но между маршрутизатором и мостом существуют и принципиальные отличия:

  • Маршрутизаторы работают не с физическими адресами пакетов (MAC-адресами), а с логическими сетевыми адресами (IP-адресами или IPX-адресами).

  • Маршрутизаторы ретранслируют не всю приходящую информацию, а только ту, которая адресована им лично, и отбрасывают (не ретранслируют) широковещательные пакеты, разделяя тем самым широковещательную область сети (Broadcast Domain). Все абоненты обязательно должны знать о присутствии в сети маршрутизатора. Они не прозрачны для абонентов в отличие от мостов и коммутаторов.

  • Самое главное – маршрутизаторы поддерживают сети с множеством возможных маршрутов, путей передачи информации, так называемые ячеистые сети (meshed networks). Пример такой сети показан на рис. 13.11. Мосты же требуют, чтобы в сети не было петель, чтобы путь распространения информации между двумя любыми абонентами был единственным.


    Рис. 13.11.  Ячеистая сеть с маршрутизаторами

Маршрутизаторы сложнее мостов и коммутаторов и, следовательно, дороже (например, стоимость коммутации в Ethernet примерно в 10 раз ниже стоимости маршрутизации). Маршрутизаторами сложнее управлять, они почти всегда значительно медленнее коммутаторов. Зато они обеспечивают самое глубокое разделение сети на части.

Если репитерные концентраторы всего лишь повторяют все поступившие на них пакеты (уровень 1 модели OSI), а коммутаторы и мосты ретранслируют только межсегментные и широковещательные пакеты (уровень 2 модели OSI), то маршрутизаторы соединяют практически самостоятельные, не влияющие друг от друга сети, сохраняя при этом возможность передачи информации между ними (уровень 3 модели OSI).

Размер сети с маршрутизаторами практически ничем не ограничен: ни допустимыми размерами зоны конфликтов, ни допустимым количеством широковещательных пакетов (которые могут просто не оставлять места для обычных, однопунктовых пакетов), ни возможными для коммутаторов и мостов разнообразными перегрузками. При этом легко обеспечиваются альтернативные, дублирующие пути распространения информации для увеличения надежности связи.

Для принятия решения о выборе маршрута каждый маршрутизатор формирует в своей памяти таблицы данных, которые содержат:

  • Номера всех сетей, подключенных к данному маршрутизатору;
  • Список всех соседних маршрутизаторов;
  • Список MAC-адресов и IP (IPX)-адресов всех абонентов сетей, подключенных к маршрутизатору. Этот список автоматически обновляется, как и в случае мостов и коммутаторов.

Кроме того, список всех доступных маршрутизаторов должен быть у каждого абонента сети.

Именно маршрутизаторы чаще всего используются для связи локальных сетей с глобальными, в частности, с Интернет, которая может рассматриваться как полностью маршрутизируемая сеть. Преобразовать протоколы локальных сетей в протоколы глобальных сетей для маршрутизатора вполне по силам.

Маршрутизаторы часто применяются для объединения опорной (стержневой) сетью типа FDDI множества локальных сетей (рис. 13.12) или для связи локальных сетей разных типов. Преобразование формата пакетов, требуемое в данной ситуации, для маршрутизатора не представляет никакой сложности. Например, большие пакеты сети FDDI могут разбиваться (фрагментироваться) на несколько меньших пакетов Ethernet.

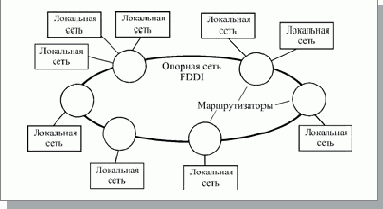

Рис. 13.12.  Маршрутизируемая сеть на основе FDDI

Маршрутизаторы также легко преобразуют скорости передачи, связывая, например, между собой сети Ethernet, Fast Ethernet и Gigabit Ethernet. Не пропуская широковещательных пакетов, они лучше справляются с этой задачей, чем мосты или коммутаторы, так как защищают медленные сегменты от перегрузок со стороны быстрых сегментов.

Маршрутизаторы иногда объединяют между собой. Множество сопряженных друг с другом маршрутизаторов могут образовывать так называемое облако (Cloud), представляющее собой, по сути, один гигантский маршрутизатор. Такое соединение обеспечивает исключительно гибкую и надежную связь между всеми подключенными к нему локальными сетями (рис. 13.13).

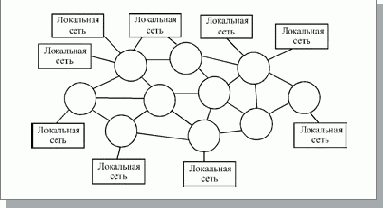

Рис. 13.13.  Маршрутизируемое облако

Как уже отмечалось, можно считать, что репитерные концентраторы работают с пакетами, а мосты и коммутаторы – с кадрами. Маршрутизаторы обрабатывают адресную информацию, относящуюся к структуре дейтаграммы IP (IPX), которая вложена в область данных кадра, в свою очередь вложенного в пакет (рис. 13.14). Поэтому говорят, что они работают с дейтаграммами, или ретранслируют дейтаграммы. Маршрутизатор анализирует сетевой IP-адрес дейтаграммы (см. рис. 6.9) или сетевой IPX-адрес дейтаграммы (см. рис. 6.8). В оба эти адреса входят номер сети, и именно эти сети соединяет маршрутизатор. Сетями в данном случае называются широковещательные области (Broadcast Domain).

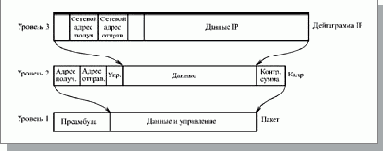

Рис. 13.14.  Вложение дейтаграммы в кадр и пакет

Каждый абонент, прежде чем послать пакет, определяет, может ли он послать его непосредственно получателю или же ему надо воспользоваться услугами маршрутизатора. Если номер собственной сети передающего абонента совпадает с номером сети абонента, которому должен передаваться пакет, то пакет передается непосредственно, без маршрутизации. Если же адресат находится в другой сети, то передаваемая дейтаграмма должна быть отправлена маршрутизатору, который затем переправит ее в нужную сеть. При этом получается, что пакет в целом адресован маршрутизатору (как одному из абонентов собственной сети), а заключенная в нем дейтаграмма адресована абоненту из другой сети, которому она, собственно, и предназначена.

Маршрутизаторанализирует IP (или IPX) адреса в приходящей в составе пакета дейтаграмме и преобразует пакет, пришедший по одной из сетей, в пакет, предназначенный для другой сети. В поле адресов передаваемого пакета он ставит MAC-адрес получателя и свой MAC-адрес, как отправителя пакета. Ответный пакет точно так же должен пройти через посредника – маршрутизатора.

Хороший маршрутизатор очень дорог и сложен в настройке и эксплуатации. Поэтому использовать его следует только в тех случаях, когда это действительно необходимо, например, когда применение коммутаторов и мостов не позволяет преодолеть перегрузку сети.
