Функции мостов


Мостыдо недавнего времени были основными устройствами, применявшимися для разбиения сети на части (то есть для сегментирования сети). Их стоимость меньше, чем маршрутизаторов, а быстродействие выше, к тому же они, как и коммутаторы, прозрачны для протоколов второго уровня модели OSI. Абоненты сети могут не знать о наличии в сети мостов, и все их пакеты доходят до нужного адресата по сети без всяких проблем.

По функциям мост очень близок к коммутатору, но медленнее, чем коммутатор.

Мостобычно имеет от двух до четырех портов, причем каждый из них соединен с одним из сегментов сети. В случае, когда мост выполняется на базе универсального компьютера, в этот компьютер просто устанавливается нужное число сетевых адаптеров, и к каждому из адаптеров подключается сегмент сети. Коммутатор в этом смысле гораздо удобнее, он имеет значительно больше портов (не менее 8).

Как и в случае коммутаторов, конфигурация сети с мостами может быть довольно сложной (рис. 13.9), но в ней ни в коем случае не должно быть замкнутых маршрутов (петель), то есть альтернативных путей доставки пакетов (рис. 13.10). Это связано в первую очередь с тем, что мосты, как и коммутаторы прозрачны для широковещательных пакетов. Если в сети есть петли, то в результате многократного прохождения широковещательных пакетов по замкнутому маршруту возникают перегрузки сети (так называемые широковещательные штормы) и ряд других проблем.


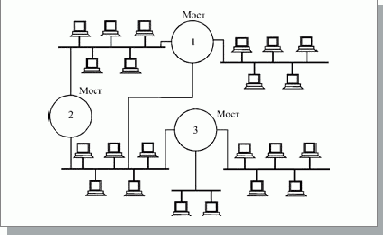

Рис. 13.9.  Сеть с мостами

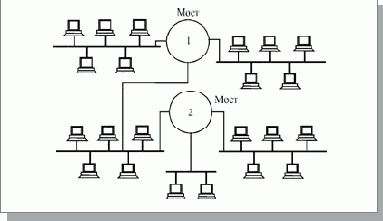

Рис. 13.10.  Петля в сети с мостами

Для того, чтобы этого не происходило, в мостах предусматривается так называемый алгоритм остовного дерева (spanning tree), который позволяет отключать порты, участвующие в создании петель (например, оба порта моста 2 на рис. 13.10) в результате диалога (обмена управляющими пакетами) между всеми мостами сети. Благодаря этому, можно специально дублировать соединение сегментов посредством мостов (создавать петли) с тем, чтобы при отказе одной из линий связи автоматически восстанавливать целостность сети по альтернативному маршруту.

Коммутаторыобычно не поддерживают алгоритм остовного дерева за исключением самых сложных и дорогих. Так что в этом смысле мост более универсален, чем коммутатор.

Традиционно мосты подразделяются на внутренние и внешние.

Внутренние

мостывыполняются на основе компьютера-сервера, в который устанавливают сетевые адаптеры (обычно до четырех), подключенные к разным сегментам сети. Строго говоря, именно эти сетевые адаптеры и соответствующие программные средства и называются внутренним мостом.

Внешний

мостпредставляет собой рабочую станцию, в которую установлены два сетевых адаптера. В этом случае, в отличие от внутреннего моста, сегменты могут быть только однотипными (например, Ethernet—Ethernet).

Внешний мост может быть выделенным (dedicated) или невыделенным (non-dedicated) в зависимости от того, выполняет ли компьютер рабочей станции еще какие-нибудь функции, кроме сетевых. Термин «внешний» употребляется в этом случае по отношению к серверу, как основному компьютеру сети. В любой сети может присутствовать одновременно как внешний, так и внутренний мост или несколько мостов.

Мосты, как и коммутаторы, разделяют зону конфликта (область коллизии, Collision Domain), но не разделяют широковещательную область (Broadcast Domain), то есть ту часть сети, в которой свободно проходят широковещательные пакеты. В результате разделения зоны конфликта нагрузка на каждый сегмент уменьшается, а ограничения на размер сети преодолевается.

Одновременно мост может обрабатывать (ретранслировать) только один пакет, а не несколько, как коммутатор. Дело в том, что все функции моста выполняются последовательно одним центральным процессором. Именно поэтому мост работает значительно медленнее, чем коммутатор.

Как и в коммутаторе, любой пакет, приходящий на один из портов моста, обрабатывается следующим образом:

  1. Моствыделяет MAC-адрес источника (отправителя) пакета и ищет его в таблице адресов абонентов, относящейся к данному порту. Если этого адреса в таблице нет, то он туда добавляется. Таким образом, автоматически формируется таблица адресов всех абонентов каждого сегмента из подключенных к портам моста.

  2. Моствыделяет адрес приемника (получателя) пакета и ищет его в таблицах адресов, относящихся ко всем портам. Если пакет адресован в тот же сегмент, из которого он пришел, то он не ретранслируется (отфильтровывается). Если пакет широковещательный или многопунктовый (групповой), то он ретранслируется во все порты кроме принявшего. Если пакет однопунктовый (адресован одному абоненту), то он ретранслируется только в тот порт, к которому присоединен сегмент с этим абонентом. Наконец, если адрес приемника не обнаружен ни в одной из таблиц адресов, то пакет посылается во все порты, кроме принявшего (как широковещательный).

Таблицы адресов абонентов имеют ограниченный размер, поэтому они формируются так, чтобы иметь возможность автоматического обновления их содержимого. Адреса тех абонентов, которые долго не присылают пакетов, через заданное время (по стандарту IEEE 802.1D оно равно 5 минут) стираются из таблицы. Это гарантирует, что адрес абонента, отключенного от сети или перенесенного в другой сегмент, не будет занимать лишнего места в таблице.

Поскольку мост, подобно коммутатору, анализирует информацию внутри кадра (физические адреса, MAC-адреса), часто говорят, что он ретранслирует кадры, а не пакеты (в отличие от репитера или репитерного концентратора).

Как и в случае коммутаторов, для эффективной работы моста необходимо выполнять упоминавшееся «правило 80/20», то есть большинство передач (не менее 80%) должно быть внутрисегментными, а не межсегментными.

Подобно коммутаторам Store-and-Forward, мосты могут поддерживать обмен между сегментами с разной скоростью передачи (Ethernet и Fast Ethernet), а также обеспечивать сопряжение полудуплексных и полнодуплексных сегментов. Полный прием пакетов в буферную память моста и их последующая передача легко решают такие проблемы.

То есть мосты и коммутаторы очень близки по своим характеристикам.

Однако у моста есть большое преимущество. Мосты могут не только соединять одноименные сегменты, но также сопрягать сети Ethernet и Fast Ethernet с сетями любых других типов, например, FDDI или Token-Ring, что не по силам большинству коммутаторов. Поэтому мосты, хоть и вытесняются коммутаторами, все-таки не исчезнут в ближайшее время.
