Технология Ethernet

Возникновение коллизии


При описанном подходе возможна ситуация, когда две станции одновременно пытаются передать кадр данных по общей среде. Механизм прослушивания среды и пауза между кадрами не гарантируют от возникновения такой ситуации, когда две или более станции одновременно решают, что среда свободна, и начинают передавать свои кадры. Говорят, что при этом происходит коллизия

(collision), так как содержимое обоих кадров сталкивается на общем кабеле и происходит искажение информации — методы кодирования, используемые в Еthеrnеt, не позволяют выделять сигналы каждой станции из общего сигнала.

__________________________________________________________________________________________

ПРИМЕЧАНИЕ Заметим, что зтот факт отражен в составляющей «Ваsе(band)», присутствующей в названиях всех физических протоколов технологии Еthеrnеt (например, 10Ваsе-2, 10Ваsе-Т и т. п.). Baseband network  означает сеть с немодулированной передачей, в которой сообщения пересылаются в цифровой форме по единственному каналу, без частотного разделения.

                               ­­­­­­­­­­­­­­­­­­­­­­_________________________________________________________________________________________

Коллизия — это нормальная ситуация в работе сетей Еthеrnеt. В примере, изображенном на рис. 3.4, коллизию породила одновременная передача данных узлами 3 и 1. Для возникновения коллизии не обязательно, чтобы несколько станций начали передачу абсолютно одновременно, такая ситуация маловероятна. Гораздо вероятней, что коллизия возникает из-за того, что один узел начинает передачу

раньше другого, но до второго узла сигналы первого просто не успевают дойти к тому времени, когда второй узел решает начать передачу своего кадра. То есть коллизии — это следствие распределенного характера сети.

Чтобы корректно обработать коллизию, все станции одновременно наблюдают за возникающими на кабеле сигналами. Если передаваемые и наблюдаемые сигналы отличаются, то фиксируется обнаружение коллизии (collision detection, СD).
Для увеличения вероятности скорейшего обнаружения коллизии всеми станциями сети станция, которая обнаружила коллизию, прерывает передачу своего кадра (в произвольном месте, возможно, и не на границе байта) и усиливает ситуацию коллизии посылкой в сеть специальной последовательности из 32 бит, называемой jam-последователъностъю.

После этого обнаружившая коллизию передающая станция обязана прекратить передачу и сделать паузу в течение короткого случайного интервала времени. Затем она может снова предпринять попытку захвата среды и передачи кадра. Случайная пауза выбирается по следующему алгоритму:

Пауза = L х (интервал отсрочки),

где интервал отсрочки равен 512 битовым интервалам (в технологии Еthеrnеt , принято все интервалы измерять в битовых интервалах; битовый интервал обозначается как bt и соответствует времени между появлением двух последовательных бит данных на кабеле; для скорости 10 Мбит/с величина битового интервала равна 0,1 мкс или 100 нc);

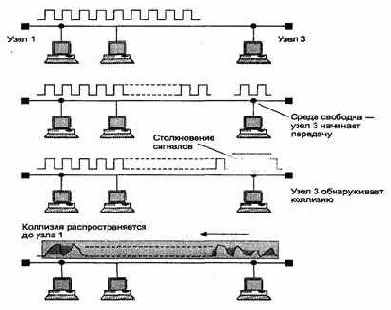

Риc. 3.4. Схема возникновения и распространения коллизии

L

представляет собой целое число, выбранное с равной вероятностью из диапазона [0, 2N], где N — номер повторной попытки передачи данного кадра: 1,2,..., 10.

После 10-й попытки интервал, из которого выбирается пауза, не увеличивается. Таким образом, случайная пауза может принимать значения от 0 до 52,4 мс.

Если 16 последовательных попыток передачи кадра вызывают коллизию, то передатчик должен прекратить попытки и отбросить этот кадр.

Из описания метода доступа видно, что он носит вероятностный характер, и вероятность успешного получения в свое распоряжение общей среды зависит от загруженности сети, то есть от интенсивности возникновения в станциях потребности в передаче кадров. При разработке этого метода в конце 70-х годов предполагалось, что скорость передачи данных в 10 Мбит/с очень высока по сравнению с потребностями компьютеров во взаимном обмене данными, поэтому загрузка сети будет всегда небольшой. Это предположение остается иногда справедливым и по сей день, однако уже появились приложения, работающие в реальном масштабе времени с мультимедийной информацией, которые очень загружают сегменты Еthеrnеt .


При этом коллизии возникают гораздо чаще. При значительной интенсивности коллизий полезная пропускная способность сети Еthеrnеt резко падает, так как сеть почти постоянно занята повторными попытками передачи кадров. Для уменьшения интенсивности возникновения коллизий нужно либо уменьшить трафик, сократив, например, количество узлов в сегменте или заменив приложения, либо повысить скорость протокола, например перейти на Fast Еthеrnеt.

Следует отметить, что метод доступа СSМА/СD вообще не гарантирует станции, что она когда-либо сможет получить доступ к среде. Конечно, при небольшой загрузке сети вероятность такого события невелика, но при коэффициенте использования сети, приближающемся к 1, такое событие становится очень вероятным. Этот недостаток метода случайного доступа — плата за его чрезвычайную простоту, которая сделала технологию Еthеrnеt самой недорогой. Другие методы доступа — маркерный доступ сетей Токеn Ring и FDDI, метод Demand Priority сетей 100VG-АnуLAN — свободны от этого недостатка.

Время двойного оборота и распознавание коллизий

Четкое распознавание коллизий всеми станциями сети является необходимым условием корректной работы сети Еthеrnеt. Если какая-либо передающая станция не распознает коллизию и решит, что кадр данных ею передан верно, то этот кадр данных будет утерян. Из-за наложения сигналов при коллизии информация кадра исказится, и он будет отбракован принимающей станцией (возможно, из-за несов-

падения контрольной суммы). Скорее всего, искаженная информация будет повторно передана каким-либо протоколом верхнего уровня, например транспортным или прикладным, работающим с установлением соединения. Но повторная передача сообщения протоколами верхних уровней произойдет через значительно более длительный интервал времени (иногда даже через несколько секунд) по сравнению с

микросекундными интервалами, которыми оперирует протокол Еthеrnеt. Поэтому если коллизии не будут надежно распознаваться узлами сети Еthеrnеt, то это приведет к заметному снижению полезной пропускной способности данной сети.



Для надежного распознавания коллизий должно выполняться следующее соотношение:

Тmin ? РDV,

Где Тmin— время передачи кадра минимальной длины, а РDV — время, за которое сигнал коллизии успевает распространиться до самого дальнего узла сети. Так как в худшем случае сигнал должен пройти дважды между наиболее удаленными друг от друга станциями сети (в одну сторону проходит неискаженный сигнал, а на обратном пути распространяется уже искаженный коллизией сигнал), то это время называется временем двойного оборота (Рath Delay Value,PDV).

При выполнении этого условия передающая станция должна успевать обнаружить коллизию, которую вызвал переданный ее кадр, еще до того, как она закончит передачу этого кадра.

Очевидно, что выполнение этого условия зависит, с одной стороны, от длины минимального кадра и пропускной способности сети, а с другой стороны, от длины кабельной системы сети и скорости распространения сигнала в кабеле (для разных типов кабеля эта скорость несколько отличается).

Все параметры протокола Еthеrnеt подобраны таким образом, чтобы при нормальной работе узлов сети коллизии всегда четко распознавались. При выборе параметров, конечно, учитывалось и приведенное выше соотношение, связывающее между собой минимальную длину кадра и максимальное расстояние между

станциями в сегменте сети.

В стандарте Еthеrnеt принято, что минимальная длина поля данных кадра составляет 46 байт (что вместе со служебными полями дает минимальную длину кадра 64 байт, а вместе с преамбулой — 72 байт или 576 бит). Отсюда может быть определено ограничение на расстояние между станциями.

Итак, в 10-мегабитном Еthеrnеt время передачи кадра минимальной длины равно 575 битовых интервалов, следовательно, время двойного оборота должно быть меньше 57,5 икс. Расстояние, которое сигнал может пройти за это время, зависит от типа кабеля и для толстого коаксиального кабеля равно примерно 13 280 м. Учитывая, что за это время сигнал должен пройти по линии связи дважды, расстояние

между двумя узлами не должно быть больше 6 635 м.


В стандарте величина этого расстояния выбрана существенно меньше, с учетом других, более строгих ограничений.

Одно из таких ограничений связано с предельно допустимым затуханием сигнала. Для обеспечения необходимой мощности сигнала при его прохождении между наиболее удаленными друг от друга станциями сегмента кабеля максимальная длина непрерывного сегмента толстого коаксиального кабеля с учетом вносимого им затухания выбрана в 500 м. Очевидно, что на кабеле в 500 м условия распознавания

коллизий будут выполняться с большим запасом для кадров любой стандартной длины, в том числе и 72 байт (время двойного оборота по кабелю 500 м составляет всего 43,3 битовых интервала). Поэтому минимальная длина кадра могла бы быть установлена еще меньше. Однако разработчики технологии не стали уменьшать минимальную длину кадра, имея в виду многосегментные сети, которые строятся из

нескольких сегментов, соединенных повторителями.

Повторители увеличивают мощность передаваемых с сегмента на сегмент сигналов, в результате затухание сигналов уменьшается и можно использовать сеть гораздо большей длины, состоящую из нескольких сегментов. В коаксиальных реализациях Еthеrnеt разработчики ограничили максимальное количество сегментов в сети пятью, что в свою очередь ограничивает общую длину сети 2500 метрами.

Даже в такой многосегментной сети условие обнаружения коллизий по-прежнему выполняется с большим запасом (сравним полученное из условия допустимого затухания расстояние в 2500 м с вычисленным выше максимально возможным по времени распространения сигнала расстоянием 6635 м). Однако в действительности временной запас является существенно меньше, поскольку в многосегментных сетях сами повторители вносят в распространение сигнала дополнительную задержку в несколько десятков битовых интервалов. Естественно, небольшой запас был сделан также для компенсации отклонений параметров кабеля и повторителей.

В результате учета всех этих и некоторых других факторов было тщательно подобрано соотношение между минимальной длиной кадра и максимально возможным расстоянием между станциями сети, которое обеспечивает надежное распознавание коллизий.


Это расстояние называют также максимальным диаметром сети.

С увеличением скорости передачи кадров, что имеет место в новых стандартах, базирующихся на том же методе доступа СSМА/СD, например Fast Еthеrnеt, максимальное расстояние между станциями сети уменьшается пропорционально увеличению скорости передачи. В стандарте Fast Еthеrnеt  оно составляет около 210 м, а в стандарте Gigabit Еthеrnеt оно было бы ограничено 25 метрами, если бы разработчики стандарта не предприняли некоторых мер по увеличению минимального размера пакета.

В табл. 3.1 приведены значения основных параметров процедуры передачи кадра стандарта 802.3, которые не зависят от реализации физической среды. Важно отметить, что каждый вариант физической среды технологии Еthеrnеt добавляет к этим ограничениям свои, часто более строгие ограничения, которые также должны выполняться и которые будут рассмотрены ниже.











Таблица 3.1. Параметры уровня МАС Еthеrnеt

_____________________________________________________________________________________________

Параметры                                                                                                   Значения

Битовая скорость                                                                                         10 Мбит/с

Интервал отсрочки                                                                                       512 битовых интервала

Межкадровый интервал (IРG)                                                                     9,6 мкс

Максимальное число попыток передачи                                                    16

Максимальное число возрастания диапазона паузы                                 10

Длина jam-последовательности                                                                   32 бита

Максимальная длина кадра (без преамбулы)                                            1518 байт

Минимальная длина кадра (без преамбулы)                                              64 байт (512 бит).



Длина преамбулы                                                                                          64 бит

Минимальная длина случайной паузы после коллизии                            0 битовых интервалов

Максимальная длина случайной паузы после коллизии                      524000 битовых интервала

Максимальное расстояние между станциями сети                                    2500м

Максимальное число станций в сети                                                           1024



3.3.2. Максимальная производительность сети Еthеrnеt



Количество обрабатываемых кадров Еthеrnеt в секунду часто указывается производителями мостов/коммутаторов и маршрутизаторов как основная характеристика производительности этих устройств. В свою очередь, интересно знать чистую максимальную пропускную способность сегмента Еthеrnеt в кадрах в секунду в идеальном случае, когда в сети нет коллизий и нет дополнительных задержек, вносимых мостами и маршрутизаторами. Такой показатель помогает оценить требования к производительности коммуникационных устройств, так как в каждый порт устройства не может поступать больше кадров в единицу времени, чем позволяет это сделать соответствующий протокол.

Для коммуникационного оборудования наиболее тяжелым режимом является обработка кадров минимальной длины. Это объясняется тем, что на обработку каждого кадра мост, коммутатор или маршрутизатор тратит примерно одно и то же время, связанное с просмотром таблицы продвижения пакета, формированием нового кадра (для маршрутизатора) и т. п. А количество кадров минимальной длины, поступающих на устройство в единицу времени, естественно больше, чем кадров любой другой длины. Другая характеристика производительности коммуникационного оборудования — бит в секунду — используется реже, так как она не говорит о том, какого размера кадры при этом обрабатывало устройство, а на кадрах максимального размера достичь высокой производительности, измеряемой в битах в секунду гораздо легче.



Используя параметры, приведенные в табл. 3.1, рассчитаем максимальную производительность сегмента Еthеrnеt в таких единицах, как число переданных кадров (пакетов) минимальной длины в секунду

__________________________________________________________________________________________

ПРИМЕЧАНИЕ При указании пропускной способности сетей термины кадр и пакет обычно используются как синонимы.

Соответственно, аналогичными являются и единицы измерения производительности frames-per-second, fps и packets-per second, pps.

Для расчета максимального количества кадров минимальной длины, проходящих по сегменту Еthеrnеt, заметим, что размер кадра минимальной длины вместе с преамбулой составляет 72 байт или 576 бит (рис. З.5.), поэтому на его передачу затрачивается 57,5 мкс. Прибавив межкадровый интервал в 9,6 мкс, получаем, что период следования кадров минимальной длины составляет 67,1 мкс. Отсюда максимально возможная пропускная способность сегмента Еthеrnеt составляет 14 880 кадр/с.



Рис. 3.5. К расчету пропускной способности протокола Еthеrnеt

Естественно, что наличие в сегменте нескольких узлов снижает эту величину за счет ожидания доступа к среде, а также за счет коллизий, приводящих к необходимости повторной передачи кадров.

Кадры максимальной длины технологии Еthеrnеt имеют поле длины 1500 байт, что вместе со служебной информацией дает 1518 байт, а с преамбулой составляет 1526 байт или 12 208 бит. Максимально возможная пропускная способность сегмента Еthеrnеt  для кадров максимальной длины составляет 813 кадр/с. Очевидно, что при работе с большими кадрами нагрузка на мосты, коммутаторы и маршрутизаторы довольно ощутимо снижается.

Теперь рассчитаем, какой максимальной полезной пропускной способностью в бит в секунду обладают сегменты Еthеrnеt при использовании кадров разного размера.

Под полезной пропускной способностью протокола

понимается скорость передачи пользовательских данных, которые переносятся полем данных кадра.


Эта пропускная способность всегда меньше номинальной битовой скорости протокола Еthеrnеt за счет нескольких факторов:

·         служебной информации кадра;

·         межкадровых интервалов (IРG);

·         ожидания доступа к среде.

Для кадров минимальной длины полезная пропускная способность равна:

Сп = 14880 х 46 х 8 = 5,48 Мбит/с.

Это намного меньше 10 Мбит/с, но следует учесть, что кадры минимальной длины используются в основном для передачи квитанций, так что к передаче собственно данных файлов эта скорость отношения не имеет.

Для кадров максимальной длины полезная пропускная способность равна:

Сп = 813 х 1500 х 8 = 9,76 Мбит/с,

что весьма близко к номинальной скорости протокола.

Еще раз подчеркнем, что такой скорости можно достигнуть только в том случае, когда двум взаимодействующим узлам в сети Еthеrnеt другие узлы не мешают, что бывает крайне редко.

При использовании кадров среднего размера с полем данных в 512 байт пропускная способность сети составит 9,29 Мбит/с, что тоже достаточно близко к предельной пропускной способности в 10 Мбит/с.



ВНИМАНИЕ Отношение текущей пропускной способности сети к ее максимальной пропускной способности называется коэффициентом использования сети (network utilization). При этом при определении текущей пропускной способности принимается во внимание передача по сети любой информации, как пользовательской, так и служебной. Коэффициент является важным показателем для технологий разделяемых сред, так как при случайном характере метода доступа высокое значение коэффициента использования часто говорит о низкой полезной пропускной способности сети (то есть скорости передачи пользовательских данных) — слишком много времени узлы тратят на процедуру получения доступа и повторные передачи кадров после коллизий.



При отсутствии коллизий и ожидания доступа коэффициент использования сети зависит от размера поля данных кадра и имеет максимальное значение 0,976 при передаче кадров максимальной длины.


Очевидно, что в реальной сети Еthеrnеt среднее значение коэффициента использования сети может значительно отличаться от этой величины. Более сложные случаи определения пропускной способности сети с учетом ожидания доступа и отработки коллизий будут рассмотрены ниже.

3.3.3. Форматы кадров технологии Еthеrnеt

Стандарт технологии Еthеrnеt, описанный в документе IEЕЕ 802.3, дает описание единственного формата кадра уровня МАС. Так как в кадр уровня МАС должен вкладываться кадр уровня LLС, описанный в документе IЕЕЕ 802.2, то по стандартам IЕЕЕ в сети Еthеrnеt  может использоваться только единственный вариант кадра канального уровня, заголовок которого является комбинацией заголовков МАС и LLС подуровней.

Тем не менее на практике в сетях Еthеrnеt на канальном уровне используются кадры 4-х различных форматов (типов). Это связано с длительной историей развития технологии Еthеrnеt, насчитывающей период существования до принятия стандартов IЕЕЕ 802, когда подуровень LLС не выделялся из общего протокола и, соответственно, заголовок LLС не применялся.

Консорциум трех фирм Digital, Intel и Хегох в 1980 году представил на рассмотрение комитету 802.3 свою фирменную версию стандарта Еthеrnеt (в которой был, естественно, описан определенный формат кадра) в качестве проекта международного стандарта, но комитет 802.3 принял стандарт, отличающийся в некоторых деталях от предложения DIХ. Отличия касались и формата кадра, что породило существование двух различных типов кадров в сетях Еthеrnеt.

Еще один формат кадра появился в результате усилий компании Novell по ускорению работы своего стека протоколов в сетях Еthеrnеt.

И наконец, четвертый формат кадра стал результатом деятельности комитета 802.2 по приведению предыдущих форматов кадров к некоторому общему стандарту.

Различия в форматах кадров могут приводить к несовместимости в работе аппаратуры и сетевого программного обеспечения, рассчитанного на работу только с одним стандартом кадра Еthеrnеt. Однако сегодня практически все сетевые адаптеры, драйверы сетевых адаптеров, мосты/коммутаторы и маршрутизаторы умеют работать со всеми используемыми на практике форматами кадров технологии Еthеrnеt, причем распознавание типа кадра выполняется автоматически.



Ниже приводится описание всех четырех типов кадров Еthеrnеt (здесь под кадром понимается весь набор полей, которые относятся к канальному уровню, то есть поля МАC и LLС уровней). Один и тот же тип кадра может иметь разные названия, поэтому ниже для каждого типа кадра приведено по нескольку наиболее

употребительных названий:

•    кадр 802.3/LLС (кадр 802.3/802.2 или кадр  Novell 802.2);

•    кадр Raw 802.3 (или кадр Novell 802.3);

•    кадр Еthеrnеt DIХ (или кадр Еthеrnеt II);

•    кадр Еthеrnеt SNАР.

Форматы всех этих четырех типов кадров Еthеrnеt; приведены на рис. 3.6.

Кадр 802.3/LLС

Заголовок кадра 802.3/LLС является результатом объединения полей заголовков кадров, определенных в стандартах IЕЕЕ 802.3 и 802.2.

Стандарт 802.3 определяет восемь полей заголовка (рис. 3.6; поле преамбулы и начальный ограничитель кадра на рисунке не показаны).

  •   Поле преамбулы (Preamble) состоит из семи синхронизирующих байт 10101010. При манчестерском кодировании эта комбинация представляется в физической среде периодическим волновым сигналом с частотой 5 МГц.


  •   Начальный ограничитель кадра (Start-of-frame-delimiter,SFD) состоит из одного байта 10101011. Появление этой комбинации бит является указанием на то, что следующий байт — это первый байт заголовка кадра.


  • Адрес назначения (Destination Address, DA) может быть длиной 2 или 6 байт. На практике всегда используются адреса из 6 байт. Первый бит старшего байта адреса назначения является признаком того, является адрес индивидуальным или групповым. Если он равен 0, то адрес является индивидуальным (unicast), а если 1, то это групповой адрес (multicast). Групповой адрес может предназначаться всем узлам сети или же определенной группе узлов сети. Если адрес состоит из

    всех единиц, то есть имеет шестнадцатеричное представление0хFFFFFFFFFFFF, то он предназначается всем узлам сети и называется широковещательным адресом (broadcast). В остальных случаях групповой адрес связан только с теми узлами, которые сконфигурированы (например, вручную) как члены группы, номер которой указан в групповом адресе.


    Второй бит старшего байта адреса определяет способ назначения адреса — централизованный или локальный. Если этот бит равен 0 (что бывает почти всегда Б стандартной аппаратуре Еthеrnеt), то адрес назначен централизованно, с помощью комитета IЕЕЕ. Комитет IЕЕЕ распределяет между производителями оборудования так называемые организационно уникальные идентификаторы (Organizationally Unique Identifier, OUI).Этот идентификатор помещается в 3 старших байта адреса (например, идентификатор 000081 определяет компанию Вау Networks). За уникальность младших

    3-х байт адреса отвечает производитель оборудования. Двадцать четыре бита, отводимые производителю для адресации интерфейсов его продукции, позволяют выпустить 16 миллионов интерфейсов под одним идентификатором организации. Уникальность централизованно распределяемых адресов распространяется на все основные технологии локальных сетей — Еthеrnеt , Token Ring, FDDI и т.д.


  •

    ВНИМАНИЕ В стандартах IЕЕЕ Еthеrnеt младший бит байта изображается в самой левой позиции поля, а старший бит -в самой правой. Этот нестандартный способ отображения порядка бит в байте соответствует порядку передачи бит в линию связи передатчиком Еthеrnеt. В стандартах других организаций, например RFC IETF,IТU-Т, ISO, используется традиционное представление байта, когда младший бит считается самым правым битом байта, а старший - самым левым. При этом порядок следования байтов остается традиционным. Поэтому при чтении стандартов, опубликованных этими организациями, а также чтении данных, отображаемых на экране операционной системой или анализатором протоколов, значения каждого байта кадра Еthеrnеt нужно зеркально отобразить, чтобы получить правильное представление о значении разрядов этого байта в соответствии с документами IEЕЕ. Например, групповой адрес, имеющийся в нотации IЕЕЕ вид

    1000 0000 0000 0000 1010 0111 1111 0000 0000 0000 0000 0000 или в шестнадцатеричной записи

    80-00-А7-F0-00-00, будет, скорее всего, отображен анализатором протоколов в традиционном виде как



    01-00-5Е-0Е-00-00.



    •    Адрес источника (Source Address,SА) — это 2- или 6- байтовое поле, содержащее адрес узла — отправителя кадра. Первый бит адреса всегда имеет значение 0.

    •    Длина (Length,L) — 2-байтовое поле, которое определяет длину поля данных в кадре.

    •    Поле данных (Data)

    может содержать от 0 до 1500 байт. Но если длина поля меньше 46 байт, то используется следующее поле — поле заполнения, — чтобы дополнить кадр до минимально допустимого значения в 46 байт.

    •    Поле заполнения (Padding) состоит из такого количества байт заполнителей, которое обеспечивает минимальную длину поля данных в 46 байт. Это обеспечивает корректную работу механизма обнаружения коллизий. Если длина поля данных достаточна, то поле заполнения в кадре не появляется.

    •    Поле контрольной суммы (Frame Check Sequence,FCS) состоит из 4 байт, содержащих контрольную сумму. Это значение вычисляется по алгоритму СRС-32. После получения кадра рабочая станция выполняет собственное вычисление контрольной суммы для этого кадра, сравнивает полученное значение со значением поля контрольной суммы и, таким образом, определяет, не искажен ли полученный кадр.

    Кадр 802.3 является кадром МАС-подуровня, поэтому в соответствии со стандартом 802.2 в его поле данных вкладывается кадр подуровня LLС с удаленными флагами начала и конца кадра. Формат кадра LLС был описан выше. Так как кадр LLС имеет заголовок длиной 3 (в режиме LLС1) или 4 байт (в режиме LLС2), то максимальный размер поля данных уменьшается до 1497 или 1496 байт.

    Кадр 802.3/LLС

    6

    6

    2

    1

    1

    1(2)

    46-1497(1496)

    4

    DA

    SA

    L

    DSAP

    SSAP

    Control

    Data

    FCS

    Заголовок LLC

    Кадр Raw 802.3/Novell 802.3

    6

    6

    2

    46-1500

    4

    DA

    SA

    L

    Data

    FCS

    Кадр Еthеrnеt DIX(II)

    6

    6

    2

    46-1500

    4

    DA

    SA

    T

    Data

    FCS

    Кадр ЕthеrnеtSNAP

    6

    6

    2

    1

    1

    1

    3

    2

    46-1492

    4

    DA

    SA

    L

    DSAP

    SSAP

    Control

    OUI

    T

    Data

    FCS

    AA

    AA

    03

    000000

    Заголовок LLC

    Заголовок SNAP

    Рис. 3.6. Форматы кадров Еthеrnеt
